Matratzen Rundung(en) ausmessen (inkl. PDF-Anleitung)

Anleitung: Radius ausmessen

Um Matratzen mit Rundungen korrekt anzufertigen, benötigt der Hersteller in der Regel den Radius der gewünschten Rundung. Wir zeigen Dir in drei einfachen Schritten, wie Du den Radius einer Rundung misst. Egal, ob Deine Matratze später im Wohnwagen, im Wohnmobil, im Campervan oder auf einem DIY-Bett liegt – mit der korrekten Messung Deiner Rundung kann die Produktion Deine Sonderanfertigung korrekt zuschneiden.

Radius einer Rundung messen – in 3 Schritten

Schritt 1: Rundung auf Papier übertragen

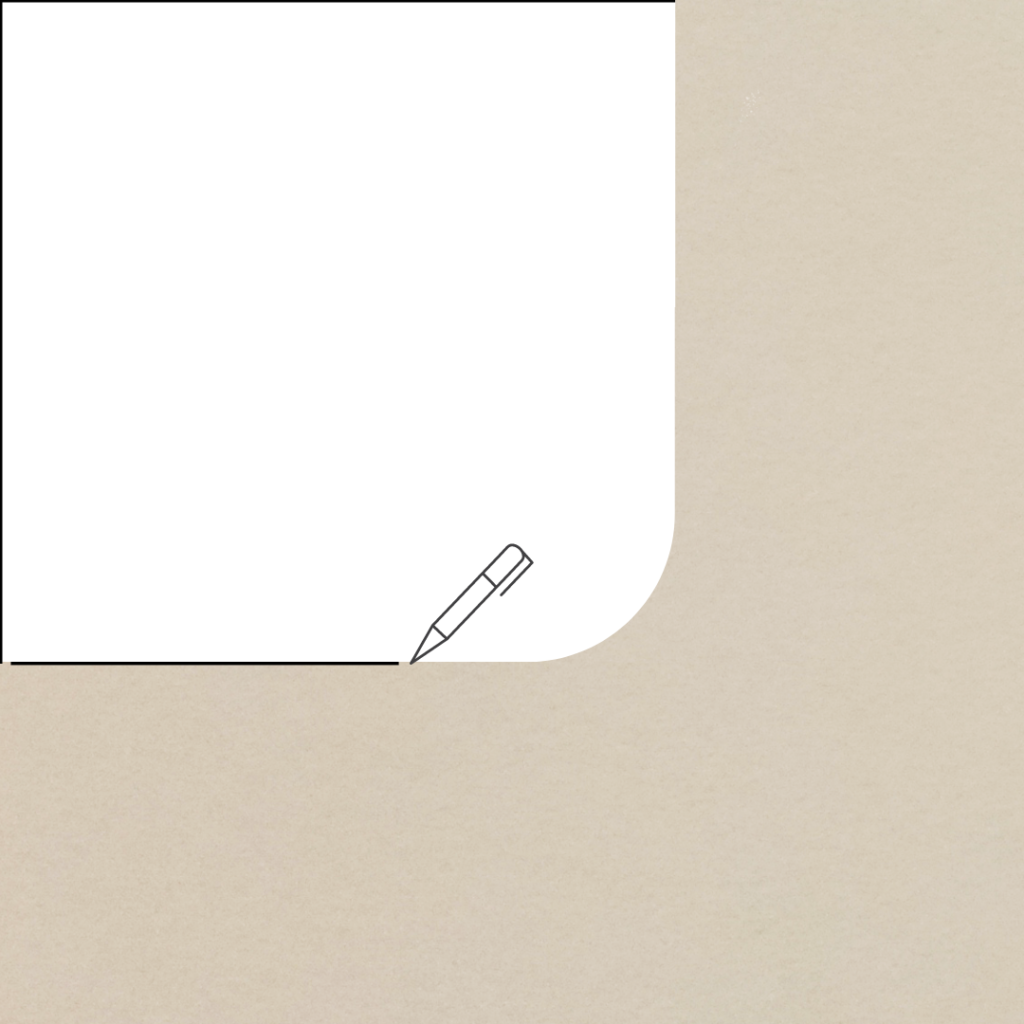

• Breite Dein Papier auf einem ebenerdigen Untergrund aus, z.B. auf dem Fußboden. Platziere Deine alte Matratze oder Deine Unterkonstruktion für Deine neue Matratze mit der Rundung auf dem Papier. Beachte dabei, dass das Papier keine Falten bildet. Übertrage die Kontur Deiner Matratze mit Deinem Stift auf das Papier.
• Du kannst Deine Matratze (oder Deine Unterkonstruktion) nun vom Papier entfernen.

Schritt 2: Tangentenpunkte & Radius bestimmen

• Tangentenpunkte kannst Du anhand Deiner übertragenen Matratzenkontur bestimmen. Als Tangentenpunkte werden die Punkte bezeichnet, an denen die gerade Kante Deiner Matratze in die Rundung übergeht. Markiere die beiden Punkte auf Deiner Matratzenkontur (in der Skizze gelb).
• Um den Radius der Rundung zu bestimmen, zeichnest Du Dir nun Hilfslinien. Lege dazu den Zollstock an die gerade Kante Deiner Matratze an und führe die Kanten der Matratze an der Rundung vorbei fort (in der Skizze gestrichelte Linien).
• Miss nun den Abstand zwischen dem Schnittpunkt deiner Hilfslinien und den Tangentenpunkten. Das ist Dein Radius.

Schritt 3: Radius überprüfen

• Um Deinen Radius zu überprüfen, kannst Du Dir zwei neue Hilfslinien einzeichnen: Zeichne von den Tangentenpunkten aus Linien ein, die im 90° Winkel zur Matratzenkante verlaufen.
• Messe den Abstand von Deinem Tangentenpunkt bis zu dem Punkt, an dem sich Deine Hilfslinien kreuzen. Auch dieser Abstand gibt den Radius an. Stimmen die Maße überein? Dann hast Du korrekt gezeichnet und gemessen.

Anleitung als PDF zum Download
